皮带输送机的设计方案

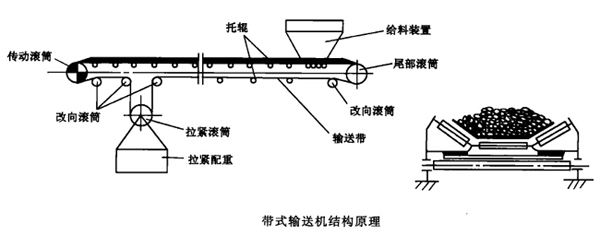

从带式机系统的组成进行讲解：皮带输送机是最重要的散状物料输送与装卸设备，可广泛用于矿山，冶金，建材，化工，电力，食品加工等工业领域，在煤矿，金属矿，钢铁企业，港口，水泥厂等地都可以看到皮机的大量应用，运输机械不仅能够完成散状物料的输送，还可以来输送成件物料，但依据使用地点，工作环境，输送物料种类的不同，在其设计和应用中也会有较大的差别；

现代化的输送机系统对防尘具有更高的要求，为此，在各转接处设有洒水集尘的装置，在胶带输送机沿线会设有防风罩或挡风板，系统是由单机组成的，对在整机系统中工作的操作和修理者来说，既要立足于自己分管的单机，又要了解系统间的相互联系，单机又是由许多部件组成的，只有做好各个部件的日常维护保养，使其处于良好的工作状态，才能确保设备的安全运行。一般会根据带式输送机的使用场所，工作环境，技术性能及输送物料种类等多方面的不同，以满足多种作业工况的形式，除较多采用的通用皮带输送机外，还有多种新型结构的特种胶带输送机，其中具有代表性的主要有：大倾角带式机，深槽带式机以及压带式机，管状带式，气垫带式，平面转弯带式，线摩擦式，波状挡边输送带式运输机械等，进行细化又可存在多种分类方式，现作以下介绍：

按用途分类，有通用移动式，井下选用式，露天矿用固定式，特种结构式，可移置式输送机，装载机专用转载功能式，大倾角式输送机等，一般来说短距离厂内运输机可以完成水平，上运或者下运，可逆花纹式皮带机可以用于双向输送物料，悬臂机通常安装在堆料机上，并可回转，以实现排土或布料的作用，而由门架支撑的高架机通常配合其他散料处理设备共同使用，例如在水电建设中的应用，可配置标准中间框架，该机架设置在轨枕上，可便于移置；

按运输物料的类别来分类，有一般松散物料用的，坚硬物料用的以及单件物料用的皮带输送机等，按橡胶运输带承载段的位置来分类，包括皮带承载段在上面的和承载段在下面的以及同时承载段在上下面的双向输送机三种类型，使用双向输送机可以分别在上分支和下分支输送物料，但为了保持物料接触面不产生改变，需要对橡胶带进行定期翻转。

带式输送机选型设计的依据及要求

1．设计依据

(1)根据工艺的要求给料和卸料的方法确定带式输送机的运输线路。如根据受料点的位置和卸料点的方位，就可以确定带式输送机的水平输送距离Lh。提升高度H和布置倾角。

(2)根据运输线路上的地形和途经相邻的设备以及建筑物的关系。确定输送机运输线路上是否设宣曲线区段(凹弧段和凸弧段)，或者中间是否要设置转载点。

(3)根据运输物料的性质和工作环境，为选择带速、带宽、摩擦驱动提供依据。

(4)根据运输机的生产串，确定输送机的规格等。

2．选型设计的要求

带式输送机的选型设计要解决以下几个问题，

(1)确定输送带的规格及电动机功率；

(2)选择输送机所需要的零、部件；

(3)绘出输送机安装关系图。
