皮带输送机安装过程详解

胶带输送机安装前准备工作：安装前测量预埋螺栓的间距，用水准仪测量各安装基础的标高，并标出头架中心线及尾架中心线，再用经纬仪找出皮带安装基准线；

安装工艺流程：基础验收——皮带机支腿及中间架安装——配重装置安装——头架、尾架及驱动装置架安装——滚筒及托辊安装——机组安装——拉皮带——加油、调试。

胶带输送机安装工艺

1、皮带机支腿及中间架：在安装前用经纬仪找好中心线，再根据中心线位置引出各支腿的桩点位置，如有预埋铁，应根据预埋铁的位置进行适当的调整以便于安装公司，各支腿应与埋件焊接牢固；

2、配重装置：安装配重装置时应保证两力柱间的平行度，同时应保证其垂直度，配重装置装好后，考虑到安全性应立即安装防护栏杆；

3、头架、尾架及驱动装置架：首先校验安装基础的标高，找好中心线，并注意头、尾架的轴线偏差不大于±1.5；安装时还应注意垫铁的设置，应根据规范要求，将垫铁设于主要承重位置，每个连接螺栓两旁应放置一对垫铁，斜垫铁要成对设置，垫铁的数量不超过5块，放置垫铁时要把较薄的垫铁放在较厚的中间，调整结束后还应将垫铁焊牢，螺栓收紧；

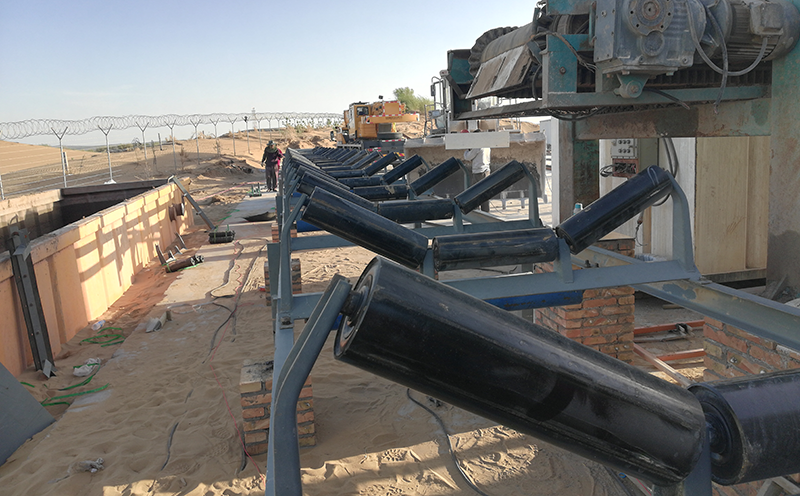

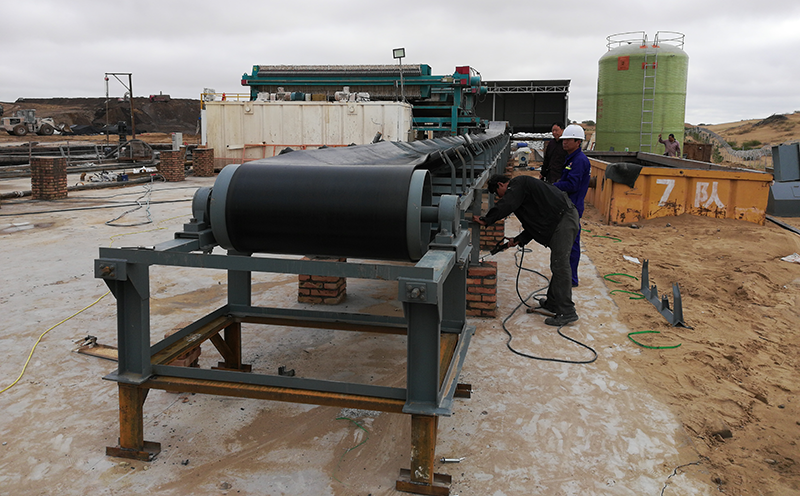

4、滚筒及托辊：滚筒及托辊安装时应检查其轴承部位转动情况，如有转动不灵活的应及时修理或调换。传动滚筒及改向滚筒在调试时还需要调整位置，其螺栓的拧紧力矩为终拧力矩的75～80%；

5、机组安装：机组安装应符合《机械设备安装工程施工及验收通用规范》（GB50231-98）及相关国家规范的要求。其机组中心线偏差为0.02mm，联轴器的径向误差为0.05mm,端面跳动值为0.02mm，半联轴器间的间隙为3～5mm；还应保证机组的水平度和垫铁的使用符合规范要求；

6、拉皮带：由厂家或专业人士负责；

7、加油、调试：加油时做加油记录，根据减速器型号添加合适的机械油或齿轮油，加油数量为到指示位置即可；皮带机各轴承座位置添加黄油（锂基润滑脂）；调试时应在皮带机头、尾及中间位置分别设置人员，工作人员要注意皮带机运转是否正常，若遇故障或严重跑偏应立即停止运转；试运转时应先采取点动，当电动正常时再连动调试；皮带机跑偏后工作人员应根据经验对相关的部位进行调节，在多次调节后保证皮带机的运转正常。工作人员还应当使用对讲机或吹哨子保持联系，要时刻注意机器及人员（自身和他人）的安全，严禁违章操作；调试时检查电机、减速机及各轴承位置的温度情况，用听诊器检查减速机的噪音并做好调试记录。
