皮带输送机滚筒质量要求的把控

2019-02-14

我国输送行业已有数十年的发展历程,随着科学技术的快速发展,有很多的高新技术逐渐被应用在自由滚筒输送机行业的生产当上,在技术上有了很在的突破,大大缩短了与国外的选自由之间的差距。并且还有很多的自由滚筒输送机生产企业在自由滚筒输送设备的生产上采用国际安全标准及吸收国外的先进技术的特点,是生产出的自由滚筒输送机在标准水平、制造技术、质量及性能都有了很大的提高,非常符合我国卫生安全标准和机械制造标准,其中腾跃自由滚筒输送机的自主创新有了突破性发展,由其是受到近年来现代市场的需求。

传动滚筒.jpg滚筒直径:76mm(壁厚4.2mm) 支架:90mm槽钢 幅宽: 100mm~1000mm 承重量: max约660kg


自由滚筒输送机的滚筒通常被制作成是圆管,从制作材质上也可以选择采用钢管、塑料管、以及其他类型的高精度和高强度的材质制作滚筒。设备机械运动部件保持良好的润滑,是保证设备良好运行和正常寿命的基本前提。根据制作滚筒材料的不同,自由滚筒可以分为:第一,塑料滚筒,就是滚筒的筒体采用用塑料管加工制作而成的;第二,碳钢滚筒,就是我们通常所说滚筒的筒体采用碳钢管而加工制作的。
现代的生产加工型企业,普遍采用伸缩输送机输送物料的方式来进行生产运输,以此来提高生产作业的输送机生产作业劳动时间。在伸缩皮带机作业进行生产输送以 及物流运输的系统中,自由滚筒输送机取代了在生产作业中的手动驱动输送方式,并能改变其它驱动输送带输送的运行方向。自由滚筒输送机是在进行生产作业运输 物料时,生产作业人员通过人工推送物料的输送方式,以此来达到运输物料的目的。自由滚筒输送机是一种应用于自动化总装生产线的输送设备。其机械部分主要由 机架、滚筒及导护边等几部分组成。根据产品工艺要求,人工推动传递,以完成需要的功能。
自由滚筒根据不同企业的生产物料的工艺需求,自由滚筒的筒体表面也可以制作成其它的类型:第一种是塑料滚筒,是指滚筒的筒身表面采用喷塑粉的方式来制作, 还可以采用喷漆的方式进行制作;第二种是电镀滚筒,就是滚筒的筒身表面采用电镀的工艺制作,比如镀锌、镀铬、镀等;第三种是包胶滚筒,就是将滚筒的表面 进行包胶制作,根据不同的生产企业需求,包胶自由滚筒还可以包成各种颜色,这样制作加工的自由滚筒表面柔软,能够在生产作业运输物料时,减少运输物料之间 的磨损。滚筒线适用于各类箱、包、托盘等件货的输送,散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量很大的物料,或承受较大 的冲击载荷。滚筒线常用于物件的检测、分流、包装等系统,主要分为有动力滚筒、自由滚筒、电动滚筒、和堆积滚筒,线体形式有:直线型、弯道式、斜坡式、立 体式、伸缩式及多叉道等。
1、滚筒的结构
根据在输送机中的作用不同,滚筒分为传动滚筒与改向滚筒。其中DTⅡ、DTⅡ(A)系列结构滚筒在现在皮带输送机行业中应用非常广泛,其特点是工艺性好,易于加工和维修。其典型结构如图1所示:

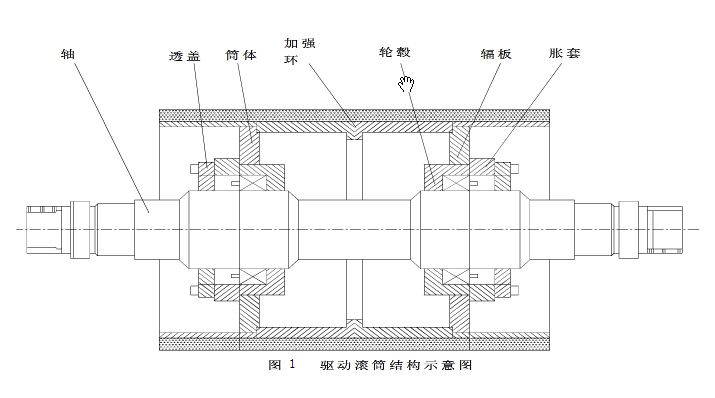

滚筒结构示意图
1 筒皮 2.轴 3.胶层 4.接盘 5.胀套 6.轴承 7.轴承座
图1 滚筒结构示意图
滚筒的结构如上图所示,主要由筒皮、轴承座、接盘、轴、轴承、胀套等组成。其中,筒皮、接盘、轴承座、轴是机加工件,轴承、胀套则是外购的标准件。
2、滚筒的质量要求
(1)筒皮的质量要求
筒皮的材料一般采用焊接性和可切削性较好的Q235一A普通碳素钢.筒皮由卷板机将厚钢板卷成圆筒状,纵向焊接而成。焊接前把对接处打磨干净。去掉氧化皮,按焊接工艺规程进行焊接。
