皮带输送机托辊的常见种类

2020-04-17

皮带输送机托辊是承托输送带及物料的部件,也是皮带输送机中使用最多、维修工作量最大的部件。

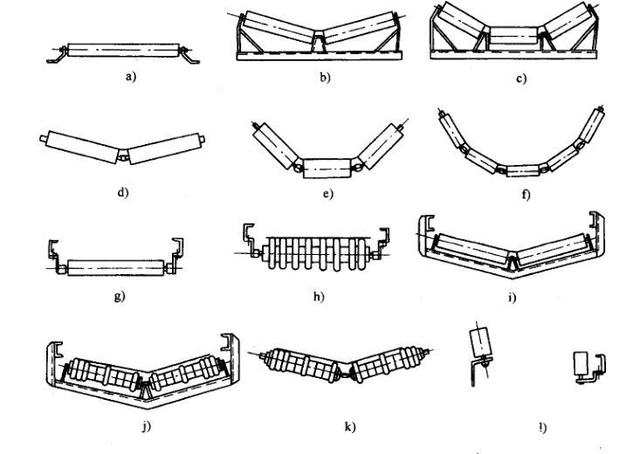

按它在输送机中的作用与安装位置分为承载托辊(图2-5a~f)、空载托辊(图2-5g~k)、挡辊(图2-51)、 缓冲托辊(图2-5m、n)和调心托辊(图2-5o~q)等。


a) 平托辊b) V形托辊c) 三辊槽形托辊 d)吊挂式v形托辊

e)吊挂式三辊槽托辊1)吊挂式托辊(五辊)

g)空载平托辊h) 空载梳形托辊

i)空载V形托辊j) V形梳形托辊k) 吊挂式V形梳托辊1) 立辊m) 缓冲平托辊

n)三辊式缓冲托辊o) 挡辊式调心托辊p) 挡辊式空载调心托辊(单辊)

q)挡辊式空载调心托辊(双辊)
